PRODUCT FUNCTION
-
线路保护
支持短路、过载、过温、过压、欠压、过电流、缺相、不平衡和漏电保护......
-
故障诊断
支持短路、过载、漏电识别，越级跳闸，漏电自检和绝缘老化......
-
负载识别
支持电动车识别、电瓶识别、大功率识别、家电识别和运行建模等
-
远程控制
支持远程控制、远程分合闸、定时分合闸、自动分合闸、远程锁定、功率限制和电流限制......
-
在线监测
实时在线监测电压、电流、波形、功率因素等
performance parameter

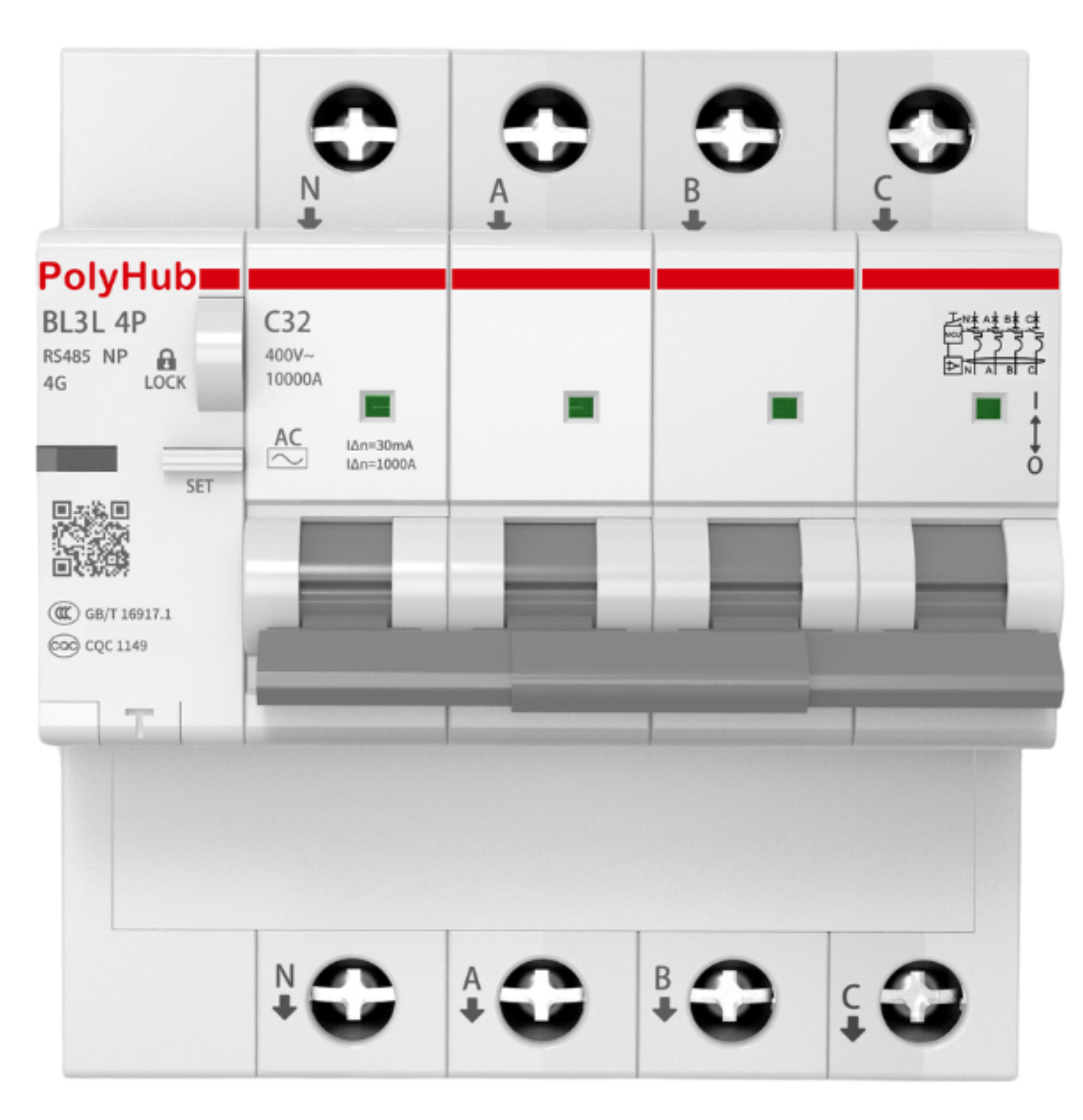

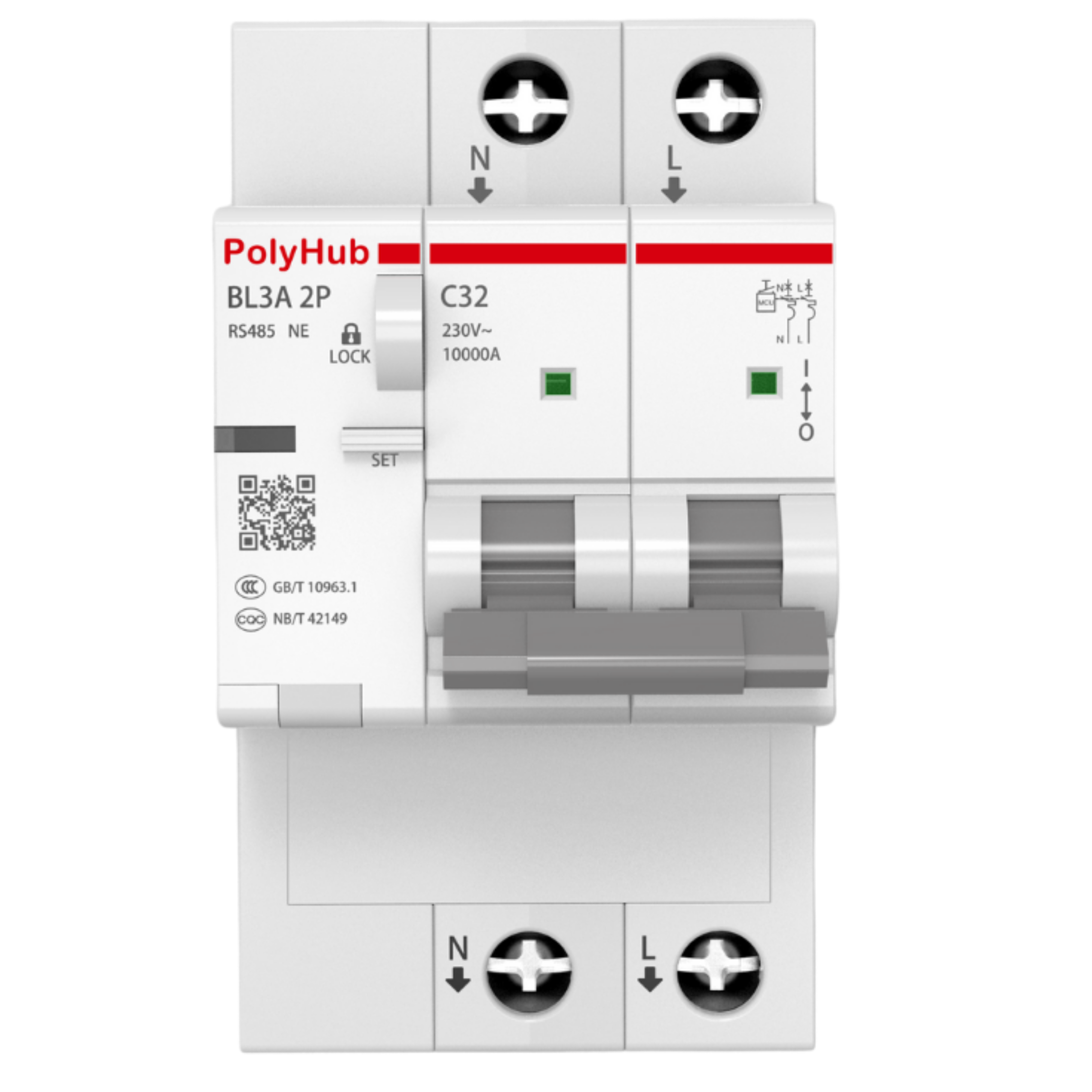

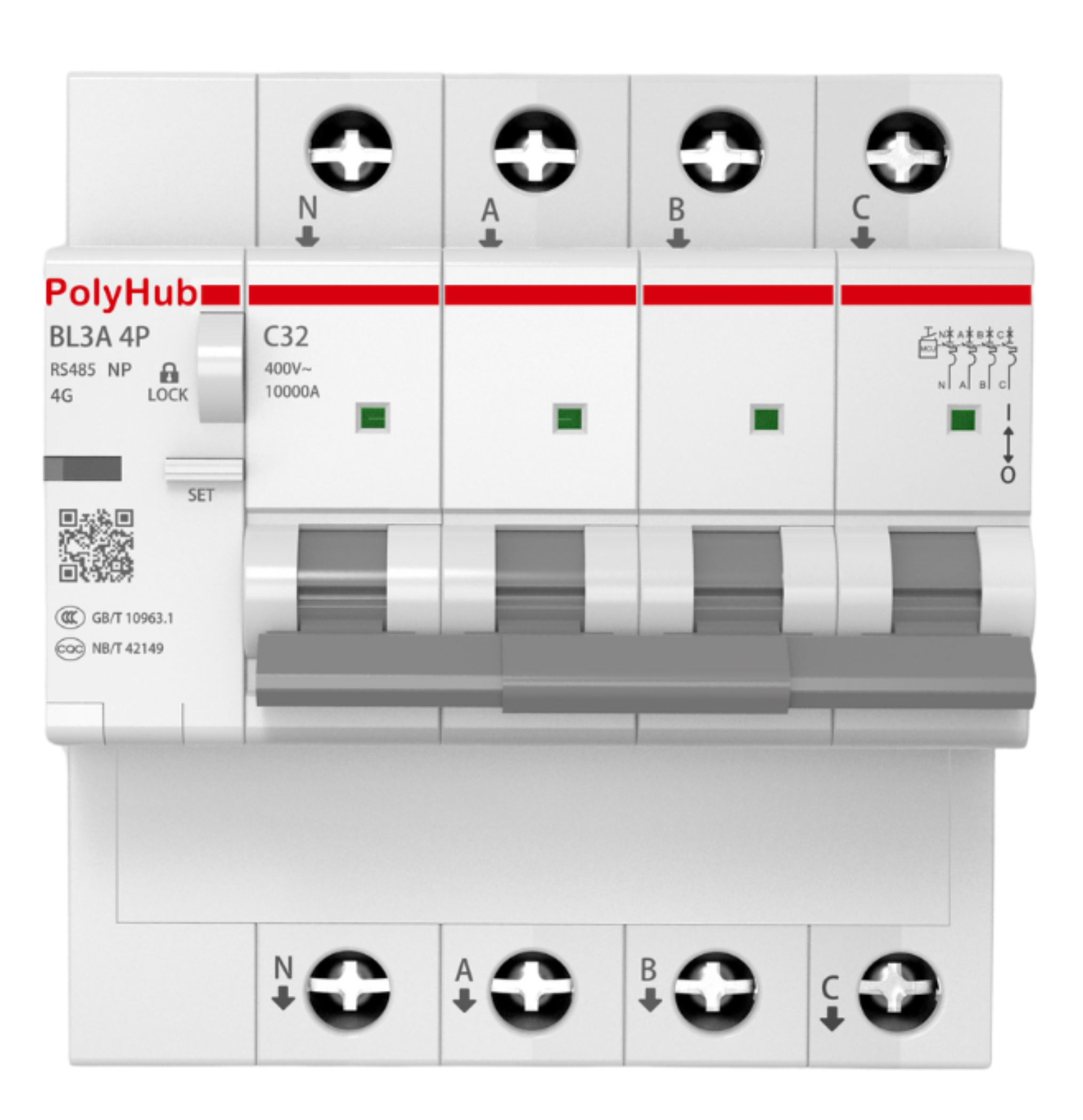

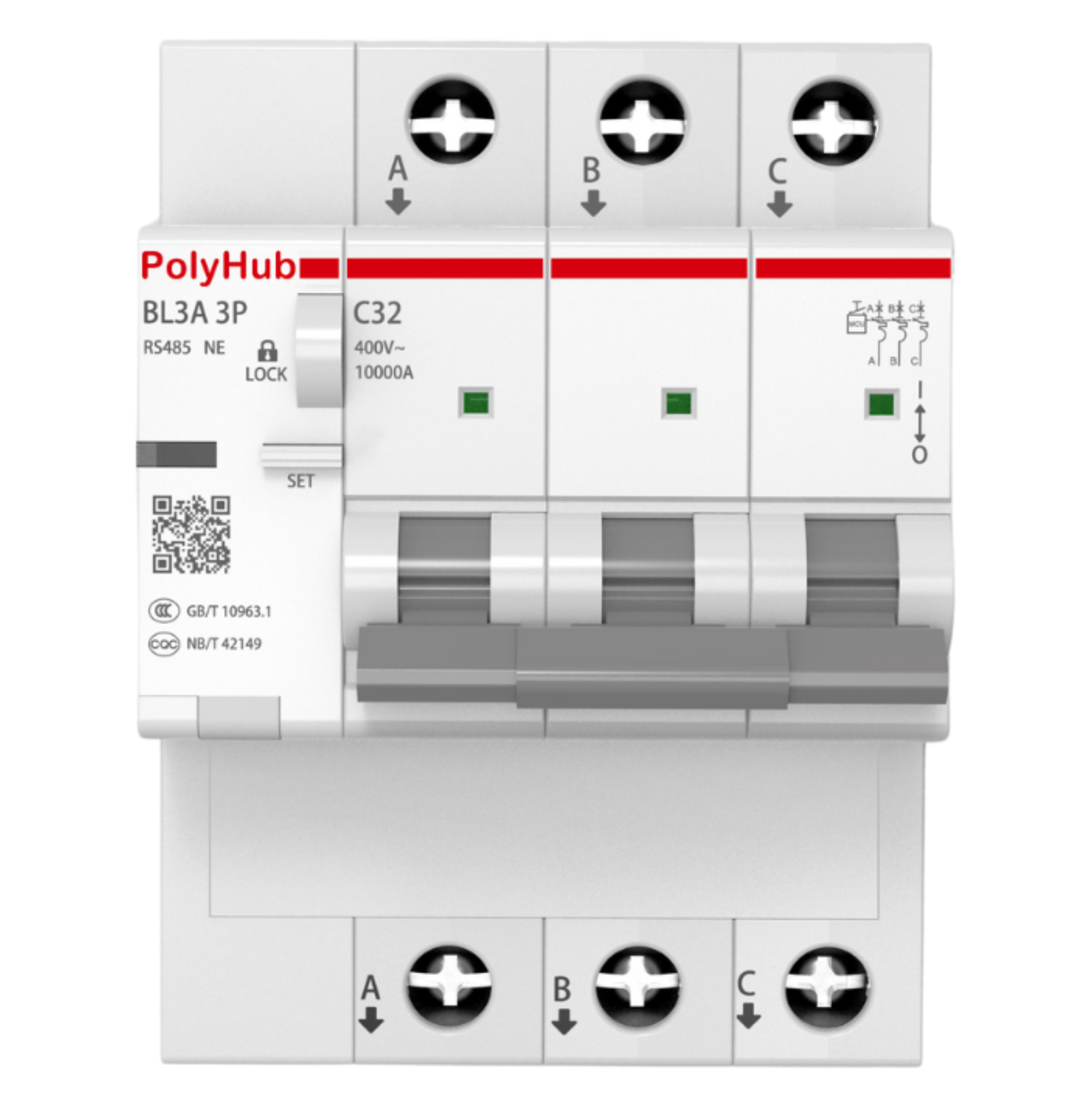

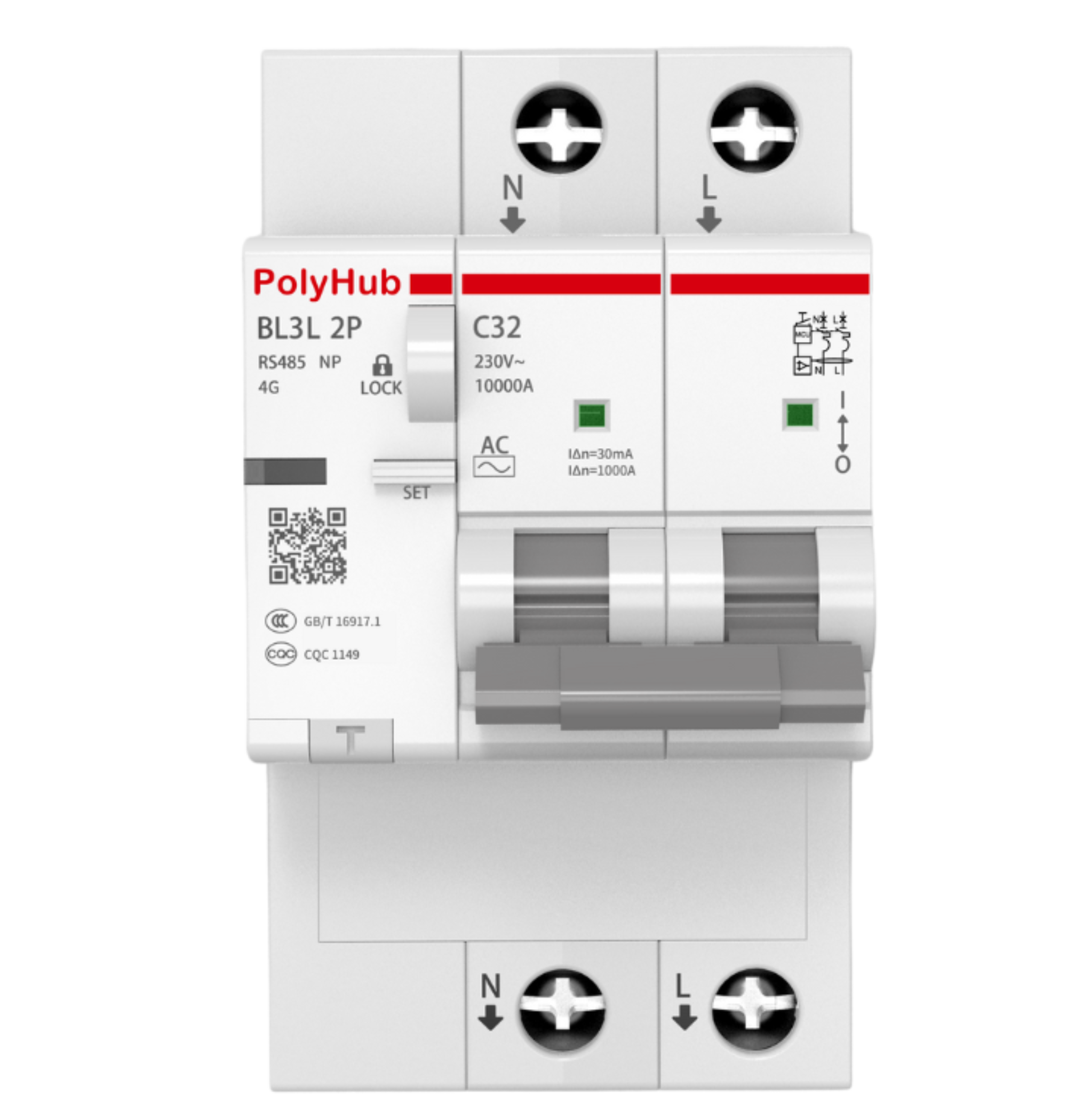

| 型号 | BL3A | BL3L |
| 电气特性 | ||
| 额定电流In | 6-80A | 6-80A |
| 额定工作电压 Ue | AC 230V（1P，2P）/AC 400V（3P，4P） | AC 230V（2P）/AC 400V（4P） |
| 额定绝缘电压 Ui | 690V | 690V |
| 额定冲击耐受电压 Uimp | 4000V | 4000V |
| 额定短路分断能力 Icn | 10kA | 10kA |
| 额定频率 | 50/60 | 50/60 |
| 相电压工作范围 | 85-265V | 85-265V |
| 脱扣特性 | C型，D型 | C型，D型 |
| 供电电压 | AC 220V,DC 12V,DC 24V | AC 220V,DC 12V,DC 24V |
| 机械特性 | ||
| 机械寿命 | 10000次 | 10000次 |
| 电气寿命 | 10000次 | 10000次 |
| 防护等级 | IP20（断路器本体），IP40（装于配电箱中） | IP20（断路器本体），IP40（装于配电箱中） |
| 待机功耗 | 0.5W | 0.5W |
| 通讯特性 | ||
| 天线接口 | SMA射频 | SMA射频 |
| 通讯接口 | RS485,4G,ETH,WiFi | RS485,4G,ETH,WiFi |
| 通讯协议 | RS485/ETH网关：Modbus;4G网关：MQTT，Modbus | RS485/ETH网关：Modbus;4G网关：MQTT，Modbus |
| 漏电特性 | ||
| 漏电保护类型 | AC型 | AC型 |
| 漏电保护电流 | 30mA | 30mA |
| 漏电保护自测 | 内含 | 内含 |
| 其他特性 | ||
| 工作环境温度 | -20℃~+80℃ | -20℃~+80℃ |
| 工作相对湿度 | ≤95%(不凝露) | ≤95%(不凝露) |
| 主控取电方式 | 内部供电，外部DC供电 | 内部供电，外部DC供电 |
| 接线方式 | 单相单线(1P、2P)，三相四线（3P、4P） | 单相单线(2P)，三相四线（4P） |
| 接线方向 | 上进下出，下进上出 | 上进下出，下进上出 |
| 安装方式 | 标准导轨安装 | 标准导轨安装 |
Expand to view more
Product advantages
-
-
功能全面
集多种监测、计量、通讯和报警功能于一体
-
-
智能化程度高
自动处理和分析数据，及时发现潜在问题并预警
-
-
控制响应快
实时快速响应的协调控制，实现数据准确性、即时性
-
-
同步精度高
功率采样精度≦0.1%，电能采样精度0.5级
-
-
广域同步采样
支持多设备同步采样，广域同步采样精度≦10毫秒
-
-
远程随时管理
用户可以通过手机、平板、笔记本电脑等终端设备对配电箱进行远程监控和控制
